热电偶

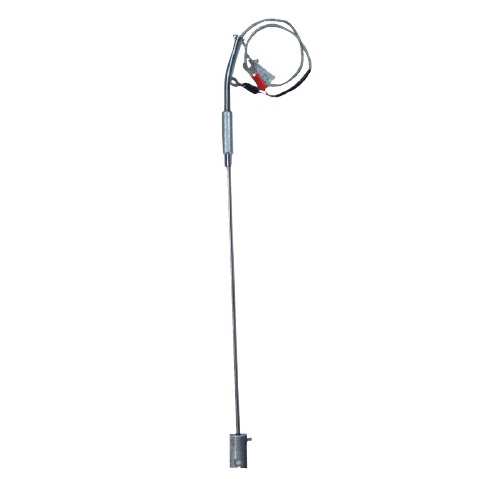

炉壁热电偶

应用炉壁热电偶是采用直径Φ4或者Φ5的铠装热电偶原件作为测温探头,测量端用螺钉、抱箍或者焊接(采用热电阻原件时不宜采用焊接式)等方式将测温探头与导热板表面紧紧贴合在一起,导热板的另一面有与被测面相同
  • 电话:15902137388
  • 邮箱:1377847877@qq.com
产品描述

应用

    炉壁热电偶是采用直径Φ4或者Φ5的铠装热电偶原件作为测温探头,测量端用螺钉、抱箍或者焊接(采用热电阻原件时不宜采用焊接式)等方式将测温探头与导热板表面紧紧贴合在一起,导热板的另一面有与被测面相同的曲面,导热板被焊在或者卡箍紧紧与被测炉壁相贴,即可测得炉壁或者管壁的温度。炉壁热电偶适用于电厂锅炉炉壁、管壁及其他圆柱体表面测温。

主要技术参数

◆精度等级:Ⅰ、Ⅱ
◆公称压力:常压
◆弯曲半径:R≥5D

型号及规格

型 号

 分度号

测温范围℃

测量端式

规 格

L1

L

WRNT-11
WRNT2-11
WRNT-51
WRNT2-51

K

0~800

绝缘式

1000
2000
3000
4000
5000
6000
8000
10000
15000
20000
25000

1000
2000
3000
4000
5000
6000
8000
10000
15000
20000
25000

WRET-11
WRET2-11
WRET-51
WRET2-51

E

0~600

WRNT-12
WRNT2-12

K

0~800

接壳式

WRET-12
WRET2-12

E

0~600


注:1)热电偶Ⅰ级、热电阻A级按协议订货;
2)保护管材质为1Cr18Ni9Ti,其余材质根据协议订货。
